一、 产品介绍

◆ag凯发k8国际的产品展示

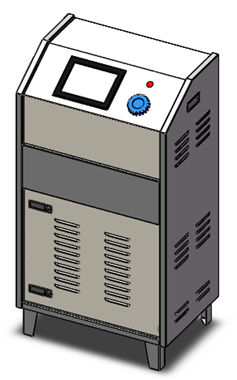

▲该设备为数显计量泵产品，设备主要应用于生产线的液体输送以及计量工序，全自动运行，过程无需人工操作，稳定可靠，机顶的数显屏幕信息丰富，人机界面操作简洁，并设有外置的流量调节旋钮，可直接根据需求进行修改，确保设备在使用时能够灵活调整。

◆特点介绍

▲设备外观紧凑，操作简单使用方便，适应各种液体输送产线环境使用，主要应用于食品、医药、化工等产品生产环节；

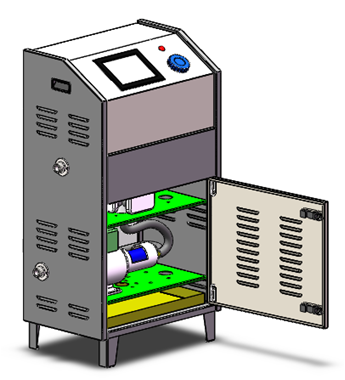

▲设备主要分为四大部分，首先是上端的电子配件设备区域，中间为计量阀门机构，下端为泵主体，另外还有整体的机柜壳体；
▲顶部设有电子显示屏，实时显示计量状态，调节旋钮也可直接对设备进行操作，状态提示灯可实时提现设备工作状态；
▲下端的快速检修舱门由压缩锁与铰链固定，方便开启并检修泵体，柜体四周设有空气循环开口，可以为内部设备通风降温；
▲设备背部盖板可完全打开，并设有快速链接件固定，拆卸更加便利，方便检修设备其他机构与配件；

◆规格介绍

▲名称：数显计量泵
▲尺寸规格 ：1105mm×600mm×400mm(高度×宽度×纵深)
▲机柜结构介绍：
★壳体主要采用1.2mm钢板制作柜体、带有视窗以及附件；
★利用压缩锁、铰链、隐藏拉手、快装连接件等构成柜体的锁闭系统；
★结构主要分为壳体、电子设备、计量单元、泵主体等区域；

▲名称：快装压缩锁
▲产品介绍：
★插夹式压缩锁主要用于钣金柜体，钣金厚度1.4mm-3mm；
★锁体为内嵌式设计，突出钣金外仅为6mm；
★带有排片锁芯，具有一定的防盗功能；
★外部设置有锁芯控制的按钮，按压即可自动弹出开锁；
★内部锁舌带有调节螺丝，锁舌锁紧高度可调；
★此锁为轻型门设计，如电器外罩或空气处理机柜等；
★锁具预装时处于打开状态，推入即可完成安装;
★锁具材质为ｐａ黑色，拥有更好的绝缘性；

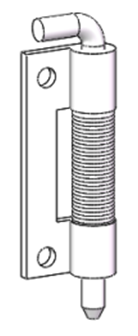

▲名称：隐藏式铰链
▲产品介绍：
★铰链结构简单，使用稳定可靠，占用空间极小；
★用于内装门的隐藏式铰链，销轴装有弹簧可快速拆卸；
★铰链分为左门型和右门型，也可用于加长门型；
★销轴直径φ6mm，焊接或使用螺钉固定；
★铰链材质为普通钢镀锌；

◆锁闭系统产品介绍

▲名称：自粘密封条
▲产品介绍：
★闭孔发泡密封条，材质为天然橡胶或氯丁橡胶
★单面带胶不可拉伸，可任意剪裁尺寸
★密封条储藏时间6个月
★安装后可减轻撞击力，也能起到防水防尘作用

◆锁闭系统产品介绍

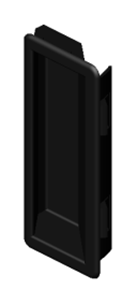

▲名称：拉手

▲产品介绍：
★此款产品为快速安装型拉手，无需安装工具，推入开孔即可固定；
★拉手可以水平或垂直安装应用；
★拉手可安装于0.75mm-2.2mm厚的钣金结构；
★此款拉手在不同的安装厚度使用时有不同的开孔尺寸；
★拉手材质pa黑色;

▲名称：快装连接件
▲产品介绍：
★开孔尺寸为9.5mm，不需要安装工具；
★快装连接件分为两种安装方式，先将连接件推入异形开孔前面板，使连接件的弹片先预安装在前面板，或者直接推入两层方形开孔面板；
★可用于连接门、盖子、机柜模块等；
★连接件滑块有补偿功能，可以去掉产品中的间隙，安全可靠耐振动；
★安装多个连接件时可单独开启，不会互相影响；
★安装时间与传统螺钉结构相比缩短90％；
★连接件材质为锌合金镀铬，滑块材质为粉末冶金压铸；

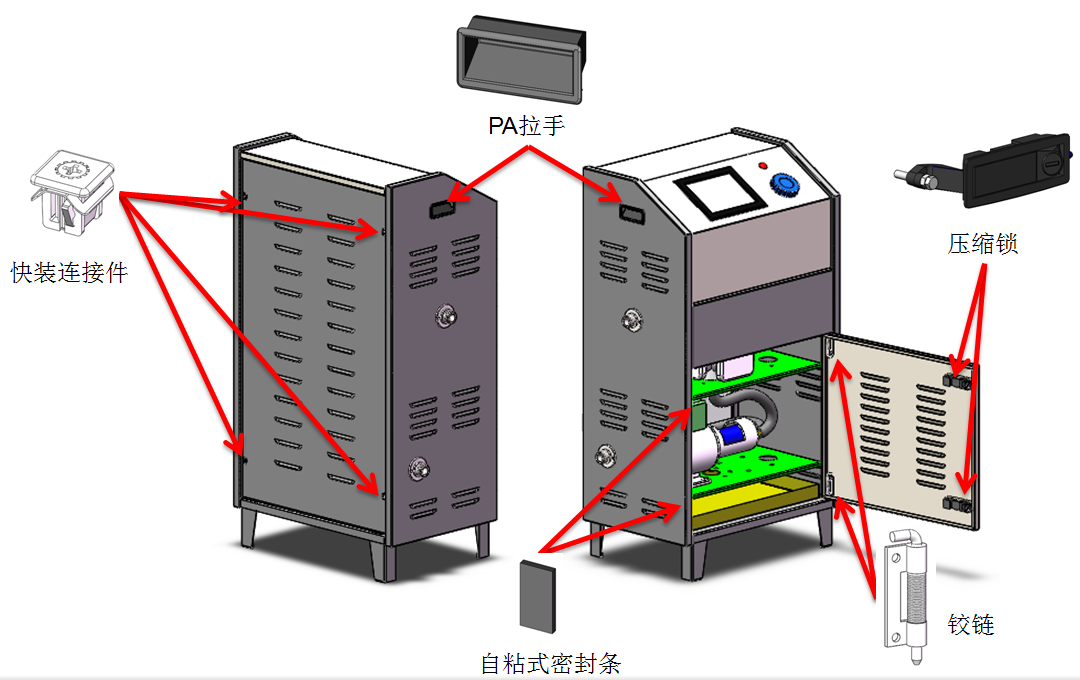

▲压缩锁可快速安装，开启和关闭操作简单，pa材质防腐防锈；
▲隐藏式铰链结构简单稳定坚固，门件焊接强度更高，销轴带自复位，可快速拆装门板；
▲自粘式密封条安装方便快捷，使用稳定可靠，能够有效的起到密封作用，防止震动冲击，占用空间极小，应用广泛；
▲pa拉手为快速安装型拉手，无需安装工具，推入开孔即可固定，特殊的卡紧结构稳定可靠，耐震动；
▲快速连接件可瞬间固定门或盖板，无需使用工具，能够去掉零件间的间隙，耐震动，打开时只需旋转一定角度即可自动弹出，并保持在盖板上不脱落，防止丢失；
